Inilah Komponen Yang Ada Dalam Mouse Komputer Anda

Apakah ini itu - Mouse komputer berteknologi bola (track ball), kini sudah tergantikan dengan optik. Mouse optik memiliki kamera beresolusi rendah yang dapat menangkap sekitar 1500 – 6000 gambar permukaan di bawahnya. Dengan kemampuan analisanya, mouse dapat menghitung posisi, kecepatan, dan pergerakannya.

Dari perangkat yang sering kita gunakan bersama dengan komputer tersebut, terdapat beberapa komponen yang bekerja di dalamnya. Mau tahu bagaimana cara kerja mouse optik yang sering kita gunakan tersebut?

Berikut paparannya :


Tampilan mouse dari atas dan bawah.


tampak atas:

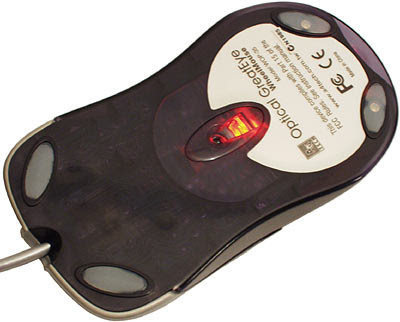

tampak bawah:

Dengan membuka penutup atas, kita akan mengetahui bagaimana isi di dalam mouse yang penuh dengan komponen elektronik.


Penutup plastik transparan digunakan untuk merefleksikan dan memusatkan sinar yang dipancarkan di bawah kamera.


Lensa yang berbentuk khusus ini dirancang untuk memantulkan cahaya LED ke permukaan.

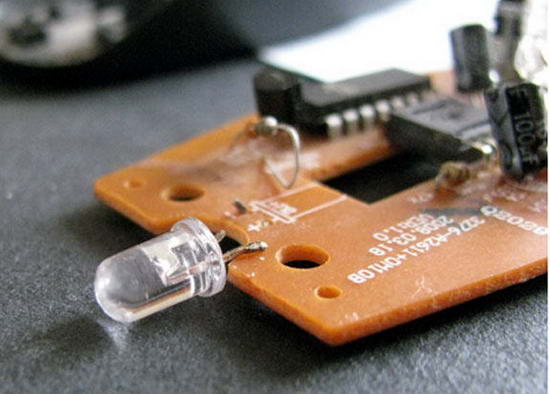

Lampu LED berguna untuk menerangi bagian permukaan yang akan memantul kembali ke kamera ketika ingin mendapatkan gambar yang jelas dari permukaan bawah mouse.


Terminal IC ini adalah sebuah sensor mouse optik yang bekerja dengan teknologi navigasi optik. Gunanya untuk mengukur perubahan posisi berdasarkan perolehan gambar permukaan yang akan menentukan arah dan jarak gerakan.


IC di atas berisi Sistem Image Acquisition (IAS), Digital Signal Processor (DSP) dan dua port kabel serial. IAS mengambil gambar dari permukaan yang kemudian diproses oleh DSP. Koordinat yang dihasilkan terus disimpan dan dapat diekstraksi menggunakan format serial antarmuka.

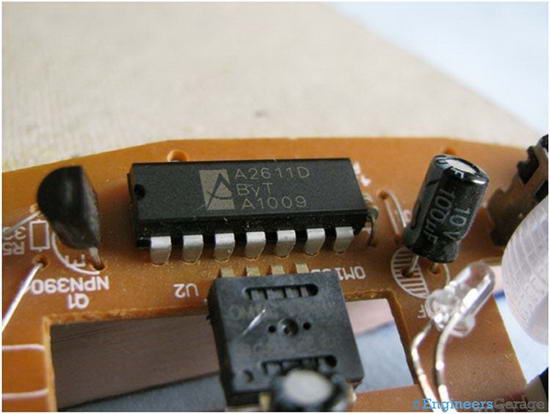

Terdapat IC lainnya (A2611D) yang berfungsi untuk menerima input dari Sensor Optical Mouse melalui protokol I2C, membawa input dari kiri-kanan-tengah mouse untuk dikirimkan ke PC, sebagai regulator tegangan, dan bekerja sebagai USB tranceiver yang dapat mengirim dan menerima data dari USB.


Ketika kita memutar roda mouse, potensiometer yang terpasang pada roda seperti gambar di bawah juga berputar, sehingga menghasilkan tegangan output yang berbeda. Potensiometer bekerja sebagai sensor dan sinyal output di mana variabel tegangan setelah pengolahan akan diberikan ke PC.


Struktur di dalam potensiometer yang dipasangkan pada roda mouse.

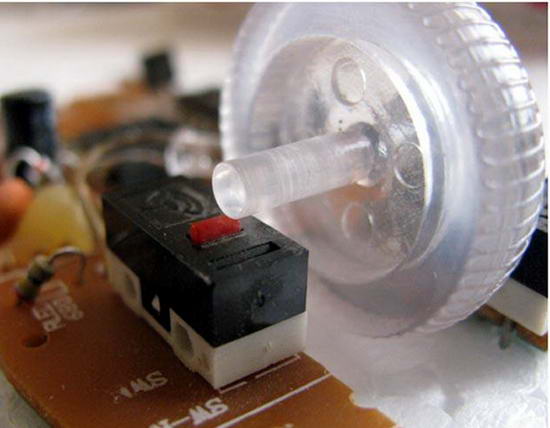

Tombol merah seperti ditunjukkan di bawah adalah klik tengah dari mouse.


Inilah bagian dalam komponen bertombol merah tadi. Ketika tombol di klik, dibawahnya terdapat plat logam fleksibel yang akan mendeteksi klik dari mouse.


Cara Kerja Mouse Komputer
Ketika mouse terhubung dengan komputer, lampu LED merah mulai bersinar. Cahayanya fokus pada permukaan bawah mouse dengan lebih dulu melewati lensa tipe khusus (HDNS-2100). Cahaya LED terpantul kembali ke kamera yang terintegrasi dengan Sensor Optical Mouse. Kamera mengambil gambar dari permukaan dengan frekuensi di kisaran 1500 - 6000 gambar per detik untuk menghitung posisi mouse. Gambar-gambar ini diproses oleh Processor Digital Signal dan hasil koordinatnya dikirim ke IC A2611D melalui transmisi data serial.

Kemudian, IC (A2611D) lainnya akan mengambil input serial dari sensor gambar dan tombol mouse, yang seterusnya dikonversi ke protokol USB dan mengirimkannya ke PC. Driver dari mouse yang terpasang pada komputer menerima koordinat dan menghasilkan gerakan kursor yang sesuai.
